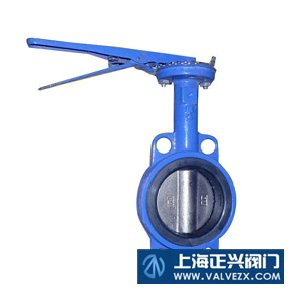

D71X对夹软密封蝶阀 所属目录：蝶阀 搜索关键字：D71X对夹软密封蝶阀 信息简介：D71X对夹软密封蝶阀
|
|
|
“D71X对夹软密封蝶阀”参数说明
| 材质： |
铸铁 |
适用介质： |
油品 |
| 压力环境： |
低温 |
流动方向： |
单向 |
| 驱动方式： |
手动 |
零部件及配件： |
阀体 |
| 连接方式： |
对夹式蝶阀 |
工作温度： |
常温 |
| 工作压力： |
低压 |
密封形式： |
自动密封 |
| 密封面材质： |
软密封 |
结构形式： |
三偏心密封 |
“D71X对夹软密封蝶阀”详细介绍
|
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。?2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。?3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。?4、蝶板采用框架结构，强度高，过流面积大，流阻小。?5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。?6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。?7、本阀结构独特，操作灵活，省力，方便。
|
|
主要技术参数
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT、HT200、HT250
|
|
蝶板
|
WCB、QT、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
丁腈耐油橡胶
|
|
填料
|
柔性石墨
|
执行标准
|
制造标准
|
GB/T
|
|
法兰标准
|
GB、GB17241.
|
|
结构长度标准
|
GB
|
|
检验标准
|
GB/T
|
D71X-6/10/16
对夹式软密封蝶阀主要外形连接尺寸? 单位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
< |
|
