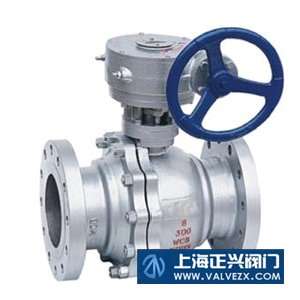

Q341美标蜗轮传动球阀图片

Q341美标蜗轮传动球阀

所属目录:球阀

搜索关键字:Q341美标蜗轮传动球阀

信息简介:Q341美标蜗轮传动球阀

详细信息:
“Q341美标蜗轮传动球阀”参数说明
零部件及配件: 阀体 驱动方式: 手动
流动方向: 单向 适用介质:
材质: 不锈钢 连接方式: 法兰连接
通道: 直通式 结构形式: 浮动球阀
类别: 浮动球球阀
“Q341美标蜗轮传动球阀”详细介绍
Q341F 蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
?
主要零件材料 :

?

序号O
零件名称
材质
GB
ASTM
1
阀体
WCB
A2116-WCB
2
密封圈
PTFE
PTFE
3
球体
1C18Ni9Ti
SS304
4
螺母
35
A194-2H
5
螺柱
35CrMoA
A193-B7
6
石体
WCB
A216-WCB
7
垫片
柔性石墨+不锈钢
B12.F/.G
8
填料
PTFE
PTFE
9
填料压盖
WCB
A2116-WCB
10
定位片
25
A105
11
挡圈
65Mn
AISI 1066
12
手柄
K33
AGr.32510
13
阀杆
1Cr33
A
14
螺钉
35
A193-B7
15
止推垫片
PTFE
PTFE

?

技术规范 :

?

设计依据
国标系列
美标系列
设计标准
GB/T12237
AP16D
ANSI B16.34
法兰连接结构长度
GB/T12221
AP16D
ANSI B16.10
结构长度(焊接)
GB/T15188.1
AP16D
ANSI B16.10
连接法兰
GB/T9113JB/T79Hg20592
ANSI B16.5、B16.47
对焊端
GB/T12224
ANSI B16.25
试验和检验
GB/T9092
AP16D
AP1598

?

?
信息编辑:武汉正兴阀门制造有限公司  字号:
上一条:Q41F不锈钢法兰球阀 下一条:二片式球阀
