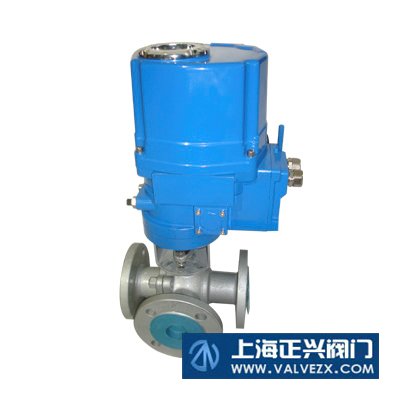

Q944F电动三通球阀
“Q944F电动三通球阀”参数说明
| 零部件及配件： | 执行器 | 驱动方式： | 电子 |
| 流动方向： | 单向 | 适用介质： | 水 |
| 材质： | 不锈钢 | 连接方式： | 法兰连接 |
| 通道： | 直通式 | 结构形式： | 浮动球阀 |
| 类别： | 浮动球球阀 |
“Q944F电动三通球阀”详细介绍
一、电动三通球阀
产品概述
本公司生产的
电动三通球阀是由角行程系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，
电动三通球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。
电动三通调节球阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封电动三通球阀具有结构紧凑、外型美观、密封性能好。
电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
|
Q944
电动三通球阀
?(
三通
L
型
)
|
Q945
电动三通球阀
?(
三通
T
型
)
|
二、电动三通球阀
主要技术参数及性能
|
公称通径
DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
允许压差(MPa)
|
≤公称压力
|
|||||||||||
|
动作范围
|
0～90°
|
|||||||||||
|
阀体形式
|
二段分体式铸造阀体
|
|||||||||||
|
阀盖形式
|
整体式
|
|||||||||||
|
压盖型式
|
螺栓压紧式
|
|||||||||||
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|||||||||||
|
连接方式
|
法兰式、螺纹式(适用于1/2～2)
|
|||||||||||
|
阀芯形式
|
三通球型阀芯
|
|||||||||||
|
流量特性
|
近似快开特性
|
|||||||||||
|
泄露量Q
|
软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01%
|
|||||||||||
|
基本误差
|
±1%
|
|||||||||||
|
回差
|
±1%
|
|||||||||||
|
死区
|
≤1%
|
|||||||||||
|
配置执行器型号
|
CHR、3810R、DZW、HQ、PSQ电动执行机构
|
|||||||||||
|
控制方式
|
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
|
|||||||||||
三、电动三通球阀
执行器技术参数
|
电源电压
|
AC220/380V
，
50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
编辑：武汉正兴阀门制造有限公司 时间：2018/05/11
